用途

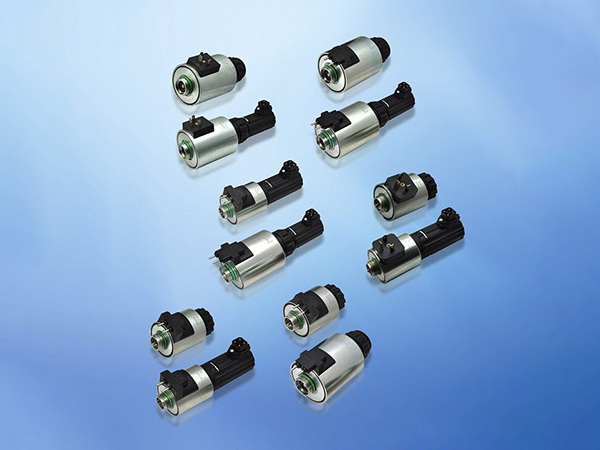

GP45S系列螺纹比例电磁铁
可集成LVDT直线位移传感器

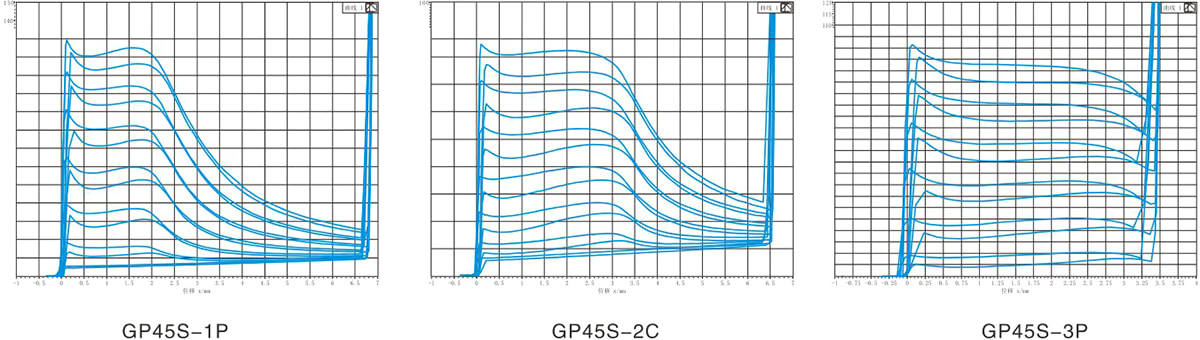

在有效工作行程内，电磁力与线圈电流基本成比例线性关系，而与位移无关，如位移-力特性曲线所示
电磁铁输出力通过负载弹簧转换成位移，实现了电流-力-位移的线性转换
采用了中心螺纹固定电磁铁，更换电磁线圈时无需拆卸液压装置
可任意方向安装，建议水平安装
可承受210bar静压力，通电率100%
电磁线圈绝缘等级为H级，防护等级IP65
电气连接：多种连接方式可选
阀连接：可根据用户要求定制
标准型产品可直接配套用于力士乐型4WR…6比例方向阀，GP63S-3 可直接配套用于力士乐型3DREP…6 比例减压阀。
GP63S比例阀用电磁铁
可集成LVDT 直线位移传感器
在有效工作行程内，电磁力与线圈电流基本成比例线性关系，
而与位移无关，如位移-力特性曲线所示
电磁铁输出力通过负载弹簧转换成位移，实现了电流-力-位移的线性转换
采用了中心螺纹固定电磁铁，更换电磁线圈时无需拆卸液压装置
可任意方向安装，建议水平安装
可承受210bar静压力
通电率100%
电磁线圈绝缘等级为H级
防护等级IP65
电气连接：多种连接方式可选
阀连接：可根据用户要求定制
标准型产品可直接配套用于力士乐型4WR…10 比例方向阀
-
技术参数
项目
单位
技术指标
GP45S-1C
GP45S-1C/W
GP45S-1P
GP45S-1P/W
电 磁 铁
适用环境温度
℃
-20~+70
-20~+70
-20~+70
-20~+70
有效行程
mm
2
2
2
2
全行程
mm
6+1
6+1
6+1
6+1
额定吸力
N
70
70
90
90
内置弹簧力
N
4-12
4-12
4-12
4-12
力-位移滞环
%
5
5
5
5
电-流力滞环
%
3
3
3
3
额定电阻20℃
Ω
2
2
2.7
2.7
额定电流
A
2.5
2.5
2.5
2.5
额定功率
W
12.5
12.5
17
17
传感器
测量行程
mm
±2
±2
线性误差
%
±1
±1
温度漂移
%/℃
0.05
0.05
重复精度
%
0.40
0.40
项目
单位
技术指标
GP45S-2C
GP45S-2P
GP45S-3C
GP45S-3P
电磁铁
适用环境温度
℃
-20~+70
-20~+70
-20~+70
-20~+70
有效行程
mm
3
3
3
3
全行程
mm
6+1
6+1
3.5
3.5
额定吸力
N
65
65
60
65
内置弹簧力
N
4-12
4-12
可调
可调
力-位移滞环
%
5
5
5
5
电-流力滞环
%
3
3
3
3
额定电阻20℃
Ω
2
2
5
2
额定电流
A
2.5
2.5
1.5
2.5
额定功率
W
12.5
12.5
11.5
12.5
项目
单位
技术指标
GP63S-1C
GP63S-1CW
GP63S-1P
GP63S-1P/W
GP63S-2C
GP63S-2P
电磁铁
适用环境温度
℃
-20~+70
-20~+70
-20~+70
-20~+70
-20~+70
-20~+70
有效行程
mm
4
4
4
4
4
4
全行程
mm
9+1
9+1
9+1
9+1
9+1
9+1
额定吸力
N
200
200
180
180
165
165
内置弹簧力
N
5-18
5-18
5-18
5-18
5-18
5-18
力-位移滞环
%
5
5
5
5
5
5
电-流力滞环
%
3
3
3
3
3
3
额定电阻20℃
Ω
4.1
4.1
3.7
3.7
2
2
额定电流
A
2.6
2.6
2.5
2.5
3.3
3.3
额定功率
W
28
28
23
23
22
22
大功率
W
42
42
42
42
42
42
传感器
测量行程
mm
±4
±4
线性误差
%
±1
±1
温度漂移
%/℃
0.05
0.05
重复精度
%
0.40
0.40
-
外形及安装尺寸
-
产品信息
使用注意事项:
●使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃；
●工作油温：-15℃ ~ +70℃；
●排气孔方向应通畅，尽量朝上放置；
●为进行稳定的控制，应排净电磁铁内的空气，使电磁铁腔内充满油；
●排气时，应缓慢松开电磁铁端部的排气螺钉，防止油液溅出；
●在初期调整或因电器故障使电磁铁没有输入电流时，可转动手动调节螺钉，临时设定阀的压力或流量，正常工作时必须将手动调节螺钉退至原位。
样本说明:
●如顾客有不同的需要，在电磁铁性能不变的情况下，电磁铁与阀体的连接尺寸、推杆伸出长度及工作电源电压可以根据要求调整。
●特性曲线仅供参考。
●对超出本样本要求应用场合的，请询问本厂。
●主要性能参数均为试验条件下获得。本公司保留修改参数的权利。
-
